Teknik Veriler :
Maksimum Çalışma Sıcaklığı : 70°C
Maksimum Kısa Devre Sıcaklığı : 160 °C (max. 5sn.)
Minimum Bükülme Yarıçapı : 6xD
Test Gerilimi : 2 kV, 2,5 kV
Anma Gerilimi : 300/500 V , 450/750 V

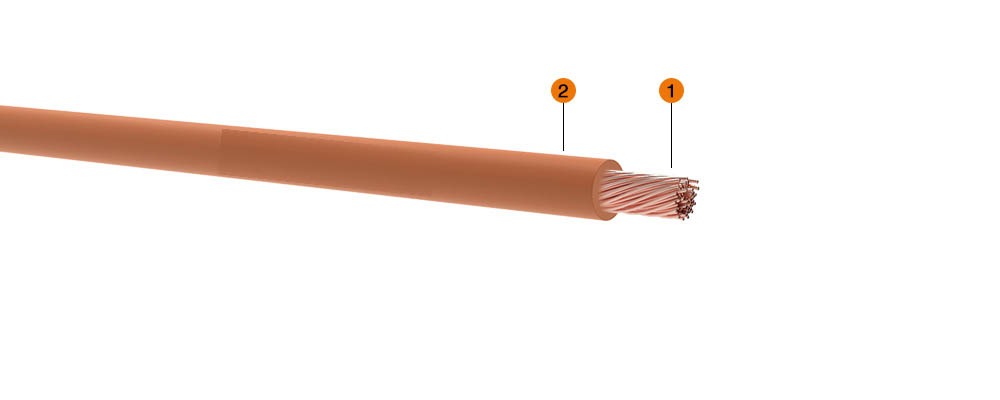

Kablo Yapısı :
Dış Kılıf : –
Zırh : –
Dolgu : –
İzolasyon : PVC (Polivinil Klorür)
İletken : Bükülgen Bakır İletken (Sınıf 5)
Tip :
H05V-K, H07V-K, CU/PVC
Standartlar :
EN 50525-2-31 , VDE 0281 , IEC 60227 , BS 6004
IEC 60228 : İletken
IEC 60332-1 : Aleve Dayanıklılık
Kullanıldığı Yerler :
Hareketli cihazların bağlantılarında, dağıtım panolarında, kuru veya kapalı yerlerde, sıva altı veya sıva üstünde boru içinde kullanılır.
| Nominal Kesit | Dış Çap (Yaklaşık) | Net Ağırlık (Yaklaşık) | Sevk Uzunluğu | İletkenin DC Direnci 20°C de max. | Akım Taşıma Kapasitesi | |
| (mm²) | (mm) | (kg/km) | (m) | (ohm/km) | Toprakta 20°C de | Havada 30°C de |
| 1×0,50* | 2.1 | 9 | 100 | 39.0 | – | – |
| 1×0,75* | 2.3 | 11 | 100 | 26.0 | – | 16 |
| 1×1* | 2.5 | 14 | 100 | 19.5 | 11 | 20 |
| 1×1,5 | 2.9 | 20 | 100 | 13.3 | 14.5 | 24 |
| 1×2,5 | 3.6 | 31 | 100 | 7.98 | 19.5 | 32 |
| 1×4 | 4.1 | 45 | 100 | 4.95 | 26 | 42 |
| 1×6 | 4.7 | 75 | 100 | 3.30 | 34 | 54 |
| 1×10 | 5.9 | 106 | 100 | 1.91 | 46 | 73 |
| 1×16 | 6.9 | 165 | 100 | 1.21 | 61 | 98 |
| 1×25 | 8.7 | 260 | 1000 | 0.780 | 80 | 129 |
| 1×35 | 9.7 | 355 | 1000 | 0.554 | 99 | 158 |
| 1×50 | 11.6 | 502 | 1000 | 0.386 | 119 | 198 |
| 1×70 | 13.2 | 685 | 1000 | 0.272 | 151 | 245 |
| 1×95 | 15.3 | 921 | 1000 | 0.206 | 182 | 292 |
| 1×120 | 16.8 | 1132 | 1000 | 0.161 | 210 | 344 |
| 1×150 | 18.8 | 1425 | 1000 | 0.129 | 240 | 391 |
| 1×185 | 21.1 | 1832 | 1000 | 0.106 | 273 | 448 |
| 1×240 | 23.6 | 2290 | 1000 | 0.0801 | 320 | 528 |
| 1×300 | 26.2 | 2955 | 1000 | 0.0641 | – | 689 |
| 1×400 | 30.1 | 3995 | 1000 | 0.0486 | – | 789 |
| 1×500 | 34.2 | 5140 | 1000 | 0.0384 | – | – |
