KULLANIM ALANLARI
Bu kablolar enstrümentasyon ve kontrol sistemlerinde analog ve dijital sinyal iletiminde kimya ve petrokimya endüstrisi tesislerinde, enerji tesislerinde, doğalgaz ve petrol tesislerinde, vb… yerlerde kullanılırlar. Alçak empedansl kaynaklı ortamlarda direkt olarak bağlantı yapılması izin verilmez, örnek olarak yerel trafo merkezleri. Ayrıca bu kablolar direkt toprak altına gömülerek kullanılmazlar. Dahili ve harici uygulamalarda, kuru ve ıslak ortamlarda kullanılır.

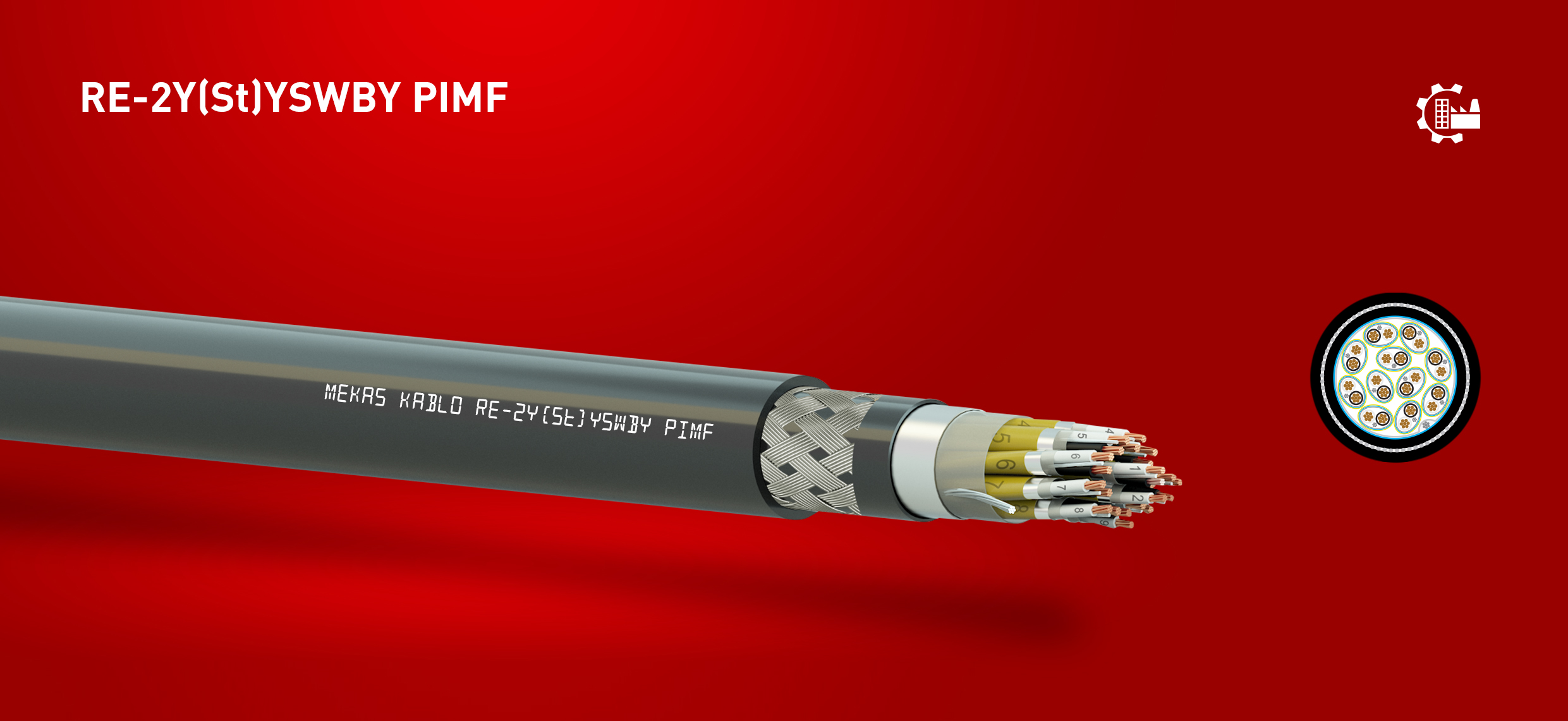

| KABLO YAPISI | |
|---|---|
| İletken | Çıplak Tavlı Bakır Tel |
| İzolasyon | Pe Kompound, Bs 6234 Tip 03 |
| Damar Tanımlama | Siyah / Mavi ; ekranlı çiftin ayırıcı bantın altında numaralı bantla birlikte |
| Çift | İki Damar Bir Çift Oluşturacak Şekilde Bükülür |
| PIMF Yapısı | Çiftin Üzerine Polyester Bant, 0,50 mm² Kalaylı Bakır Toprak Telinin Üstüne Al-Pes Bant |
| Büküm | PIMF’ler Katlar Halinde Bükülür |
| Ayırıcı Bant | Pes Bant |
| Ekran | 0,50 mm² Kalaylı Bakır Toprak Telinin Üstüne Al-Pes Bant |
| Dolgu | PVC |
| Örgü | Çelik Tel Örgü |
| Dış Kılıf | Pvc Komp., Alev Geciktiricili; Tm1, Bs 7655 Renk: Siyah veya Mavi |
| Genel Özellikler | UV, Kimyasal veya Yağa Dayanıklı |
| DİĞER TİPLER |
|---|
| • RE-Y(St)YSWBY-PIMF |
| • RE-2Y(St)HSWBY-PIMF |
| ELEKTRİKSEL DEĞERLER | |
|---|---|
| Çalışma Sıcaklığı | -40ºC + 70ºC |
| Bükülme Yarı Çapı ( min. ) | 6 x D |
| Çalışma Gerilimi | 300 / 500 V |
| İzolasyon Direnci | Min. 5000 MΩ.km |
| İletken Direnci | 0,50mm² : 36,8 Ω/km 1,0mm² : 18,4 Ω/km 0,50mm² : 39,7 Ω/km 1,5mm² : 12,3 Ω/km |
| Test Gerilimi | Urms damar-damar : 1000 V Urms damar-ekran : 1000 V |
| İzole Et Kalınlığı (nominal) | 0,50mm² : 0,50mm 1,0mm² : 0,60mm 0,50mm² : 0,60mm 1,50mm² : 0,60mm |
| İletken Sınıfı | 0,50mm² : Class 1 veya Class 5 1,0mm² : Class 1 veya Class 5 0,50mm² : Class 5 1,5mm² : Class 2 veya Class 5 |
| Efektif Kapasitans | 0,50 mm² : max. 115 pF/m 1,0 mm² : max. 115 pF/m 1,5 mm² : max. 120 pF/m |
| Kapasite Dengesizliği | (1 kHz) : max. 250 pF/250 m |
